Выключатели дифференциального тока ABB серия ( ВДТ) Basic M

ВДТ

Стандарт на продукцию

ГОСТ Р 51326, 1–99 (IEC 61008-1)

Полюсы

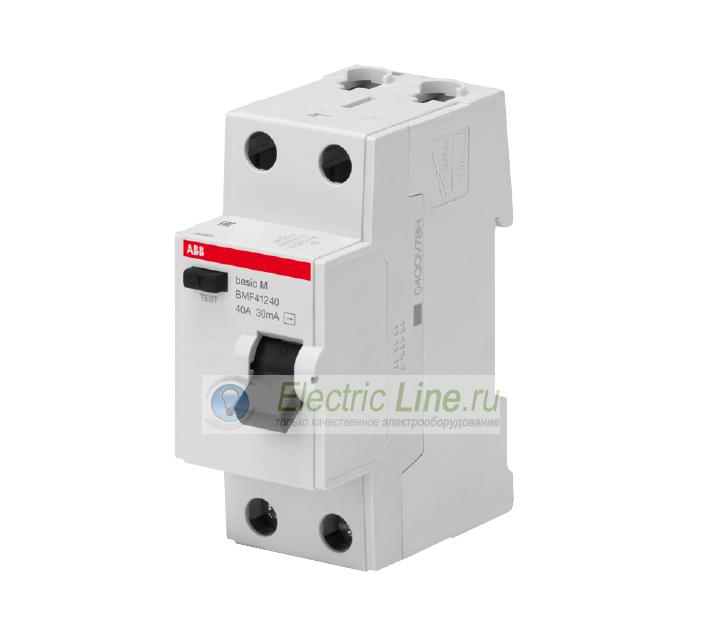

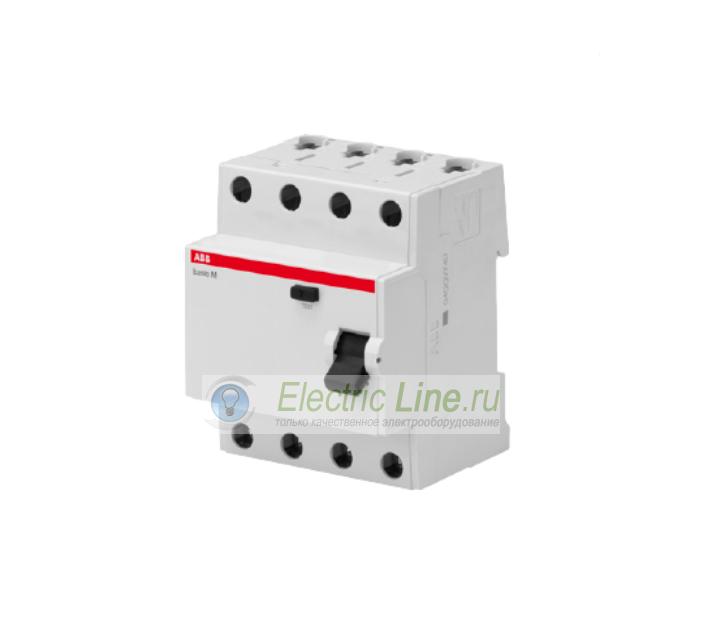

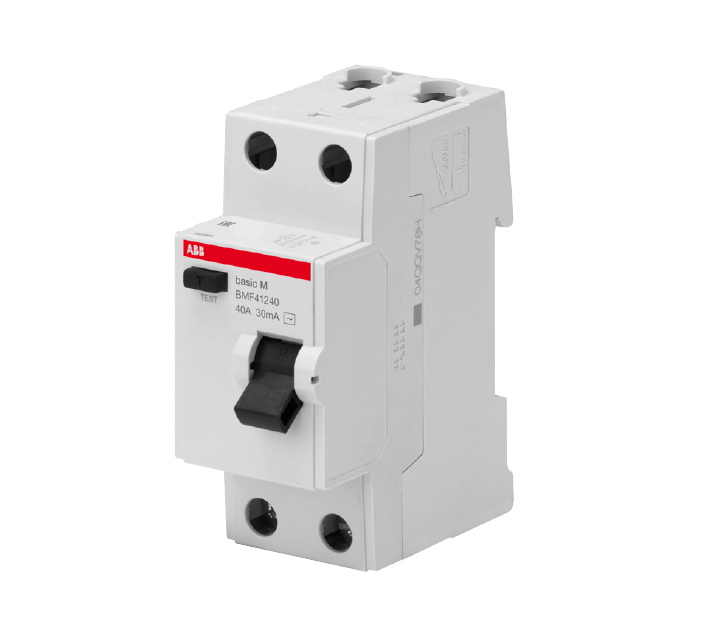

2P, 4P

Тип

АС

Номинальный ток In

25 A, 40 A, 63 A

Номинальная чувствительность I?n

30 мА, 100 мА, 300 мА

Номинальная частота

50 Гц

Номинальное напряжение Ue

230/400 В переменного тока

Номинальный условный ток короткого замыкания, без предохранителя

Большее из 500 А и 10 x In

Номинальный условный ток короткого замыкания Inc, с предохранителем

4,5 кА

Номинальный условный ток короткого замыкания Inc, с МАВ basic M того же номинала

4,5 кА с АВ, отключающая способность = 4,5 кА

Размеры кабельных контактов

Жесткий кабель: 35 ммІ Гибкий кабель: 25 ммІ

Электрическая износостойкость

2000 циклов

Механическая износостойкость

5000 циклов

Температура окружающей среды (со среднесуточными значениями ? +35 °C)

От –25 до +55 °C

Температура хранения

От –40 до +70 °C

Степень защиты с крышкой

IP40

Сертификат

EAC, CE

Момент затяжки

2,0 Н·м

Длина зачистки кабеля

12,5 мм

Отвертка

Pozidriv № 2

Габаритные размеры, В x Г x Ш

2P — 88 x 69 x 35 мм

4P — 88 x 69 x 70 мм

Средний вес

2P — 150 г

4P — 245 г
